如何配置齒輪減速機支架?

2021-06-15 09:52:55

次

東莞智瑪機電設備科技有限公司-建明齒輪減速機、東莞齒輪減速機、齒輪減速機廠家和大家分享一下齒輪減速機支架的選用：

1、齒輪減速機的選用理論上是按照減速機輸出軸徑的尺寸來決定的型號。只需接口形式及組裝尺寸相匹配，減速機的輸出尺寸在相應的范圍內能夠對型號上下浮動。若選用減速機組裝尺寸與不相匹配，在相應的范圍內要對上的法蘭進行調整與減速機聯接。達到顧客的要求。

2、無支點本身無軸的支承點，攪拌軸是以減速機輸出軸的兩個支承軸為受力支點，可用于傳遞小功率，不受或只受較小軸向負荷，攪拌不太強烈的攪拌裝置。攪拌軸和減速機的聯接必須用剛性聯軸器。特別是以JQ型夾殼聯軸器為較佳。

3、雙支點：不易于選用無支點，單支點時，應選用雙支點。但選用的雙支點下支點軸承結構采用帶錐孔調心滾子軸承便利于組裝維修，且攪拌軸與減速機之間的聯接必須選用HL型彈性柱銷聯軸器。

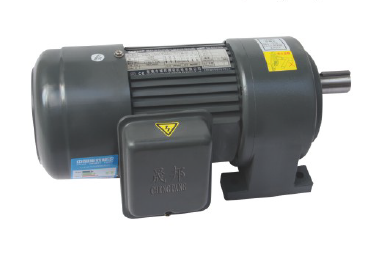

建明齒輪減速機

4、單支點滿足下列情況之一者，選用單支點為較佳。

（1）攪拌容器設置低軸承，作為一個受力支點；

（2）軸封本體設有軸承（包括剛性襯）作為一個受力支點（受力程度按軸封要求規定）；

（3）攪拌容器內，軸中部設有導向軸承，作為一受力支點（即中間軸承）。

當滿足上述情況的攪拌軸，在選用單支點時，攪拌軸與減速機之間的聯軸器須選用HL型彈性柱銷聯軸器。在實際應用中常用剛性聯軸器代替彈性聯軸器聯接攪拌軸，取消低軸或中間軸承等支點。這樣使用簡化了單支點支架的應用情況，但只適宜與攪拌不強烈，功率較小，對軸承負荷較小的場合。這時聯軸器應選用GT型剛性聯軸器，以利軸向尺寸方面的微量調整，理論上不能用JQ型夾殼聯軸器，若采用夾殼聯軸器，則必須支點的軸承結構進行變動，采用帶錐空調心滾子軸承，或者取掉夾殼聯軸器的吊環，使攪拌軸的軸向位置有適當調整的余地。
