登奇GK8系列注塑機行業應用方案

熱門應用

?50ton-2800ton注塑機

產品特點
常用類型

一、液壓伺服泵電機

定量泵系統的液壓部分采用異步電動機加油泵系統，電動機帶動油泵從油箱吸油并加壓輸出，經各種控制閥控制油的壓力、流量和方向，以保證工作機構以一定的力(或扭矩)和一定的速度按所要求,的方向運動。從而實現注塑的各動作。傳統定量泵注塑機通常在需要改變負載流量和壓力時，定量油泵速度不可調 ，用閥門調節，多余的油經溢流閥排入油箱，大量能量以壓力差的形式損耗在閥門上。注塑機伺服控制系統，是用伺服電機取代原異步電機，用齒輪泵（螺桿泵、柱塞泵）取代原葉片泵，另外增加伺服驅動器，構成注塑機伺服控制系統，注塑機伺服控制系統取代了傳統的PQ閥控制，對生產所需的壓力和流量采用閉環控制。

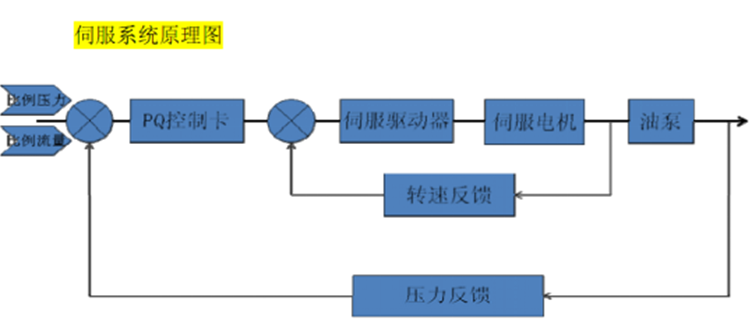

根據注塑機電腦板的壓力和流量信號通過專用的轉換卡進行信號轉換，變成伺服驅動器可以接受的給定信號，從而利用注塑機的給定流量信號控制電機的轉速來建立起注塑機油壓系統的壓力，利用編碼器進行速度的閉環控制，然后再利用壓力傳感器的反饋信號和壓力給定信號進行比較，反饋給控制器，通過控制器的PID快速調節響應，使得壓力穩定在給定值，保證了系統壓力的穩定性，從而進行注塑機輸出壓力的閉環控制。伺服液壓驅動系統可根據注塑機當前的工作狀態，如鎖模、射膠、熔膠、開模、頂針等階段以及壓力和流量的設定要求,自動調節油泵的轉速和供油量,使油泵實際供油與注塑機實際負載流量在任何工作階段均能保持一致,使電機在整個變化負載范圍內的能量消耗達到所需的較小程度,徹底消除了溢流現象,并確保電機平穩、準確的工作。

液壓伺服泵電機的工況特點：

由于在啟動階段，伺服泵系統的負載很輕，為了提高效率，需要非常高效的將模具推動到注射的位置并快速完成注射。但在保壓階段為了提高成型質量，需要電機的轉動慣量提高系統的抗擾動性。登奇的GK8輕慣量永磁伺服主電機正是基于上述需求開發的專用系列。

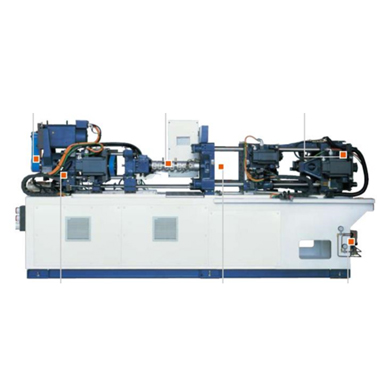

二、全電動注塑機伺服電機應用

全電動注塑機是一種全部動力都由電力供給的加工注塑機。可以將熱塑性塑料注射成型并加工成各種模具。是化工材料合成加工過程中常用的一種機器。

目前登奇在全電動注塑機有兩種方案，皮帶輪傳動，頂出和鎖模電機用GK9系列，注射和預塑電機用GK8系列高速電機。

如果是直接驅動結構，一般采用水冷分體交貨的GZ6電機。

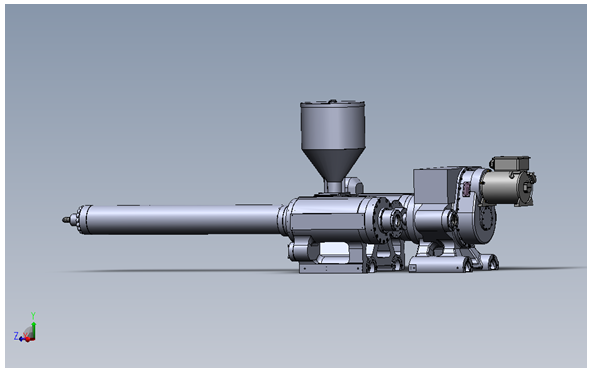

電預塑電機：

1）作為電業混合式注塑機，采用電動機狗代替一部分液壓系統

2）這樣保留了液壓胸痛的動力強，相應迅速等特點，同時又添加了電動系統的高效，節能的優勢，是的機器本身的性能有了很大的提高。

3）電動預塑機構是電業混合式注塑機最常用的一種方式。作為電業混合式注塑機，

4）采用電動機狗代替一部分液壓系統，這樣保留了液壓胸痛的動力強，

5）相應迅速等特點，同時又添加了電動系統的高效，

6）節能的優勢，是的機器本身的性能有了很大的提高。

7）電動預塑機構是電業混合式注塑機最常用的一種方式。

作為電業混合式注塑機，采用電動機狗代替一部分液壓系統，這樣保留了液壓胸痛的動力強，相應迅速等特點，同時又添加了電動系統的高效，節能的優勢，是的機器本身的性能有了很大的提高。電動預塑機構是電業混合式注塑機最常用的一種方式。作為電業混合式注塑機，采用電動機狗代替一部分液壓系統，這樣保留了液壓胸痛的動力強，相應迅速等特點，同時又添加了電動系統的高效，節能的優勢，是的機器本身的性能有了很大的提高。電動預塑機構是電業混合式注塑機最常用的一種方式。

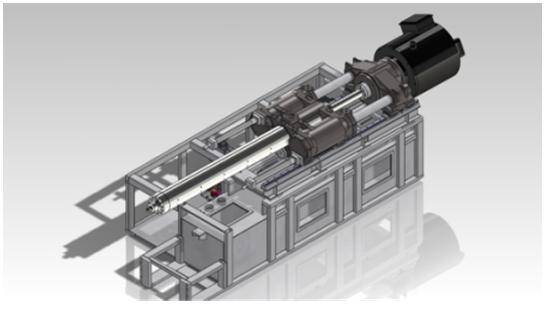

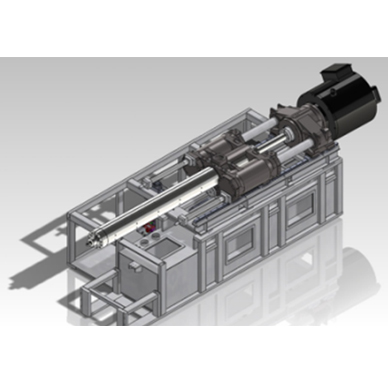

方案一：大型減速箱+大功率伺服電機

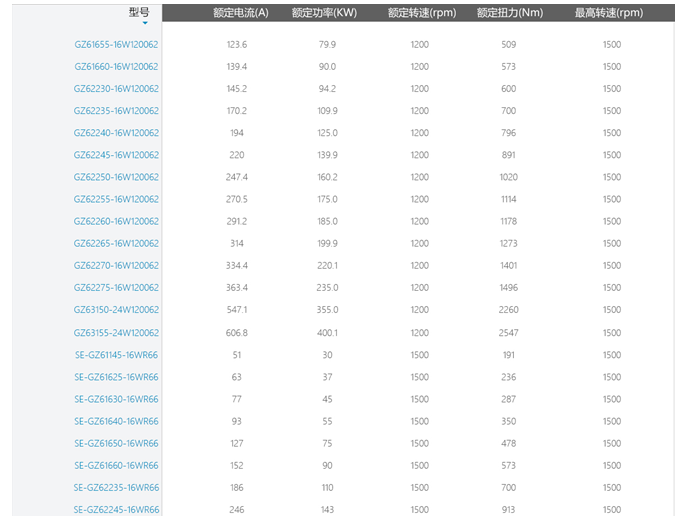

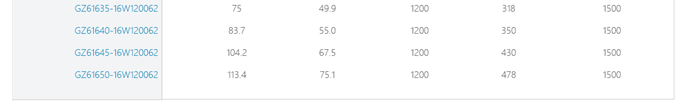

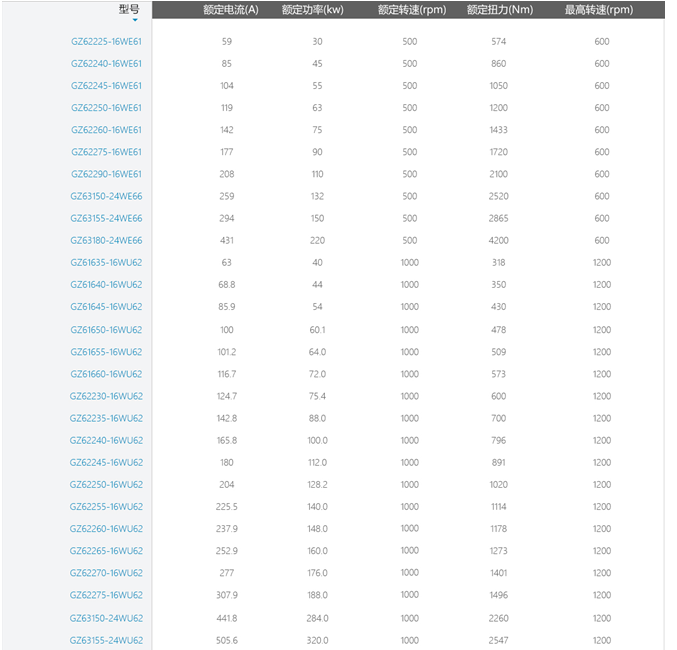

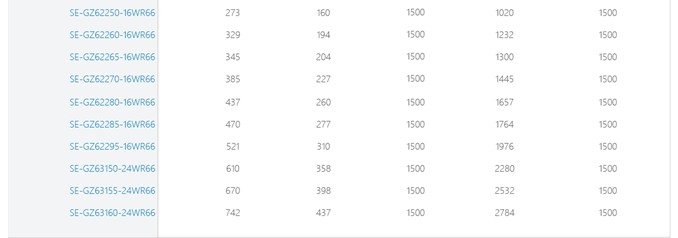

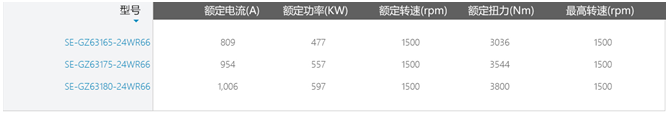

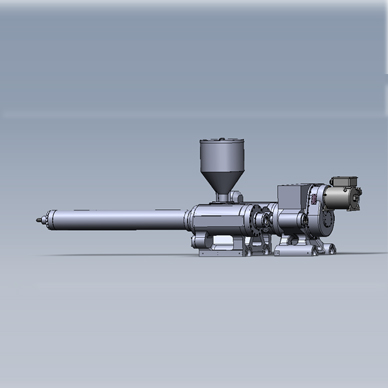

如果預塑電機采用的是減速箱加高速電機的方式，登奇的SE-GZ6系列是專用的系列

如下圖：
